Een goede manier om warmtelekkages op te sporen is het uitvoeren van een warmtescan met een infraroodcamera (IR-camera). Deze pagina geeft de nodige uitleg.

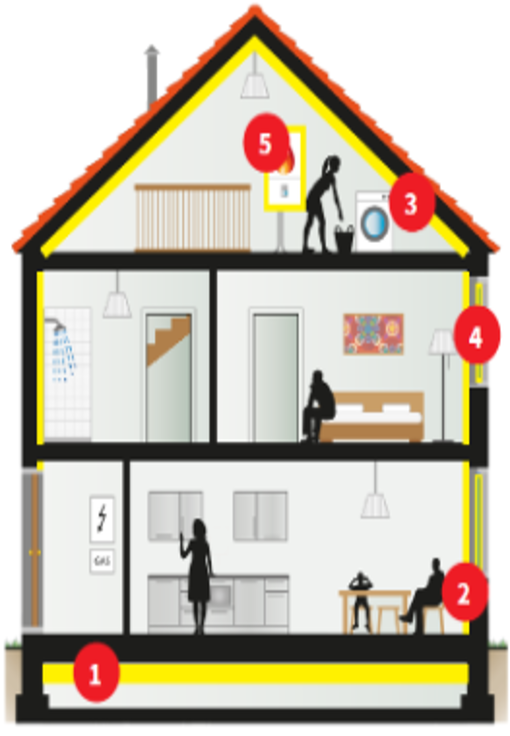

Warmteverlies in een doorsnee woning
- Een groot deel vab de warmte gaat verloren door slechte isolatie, naden en kieren;
- Meer stoken;
- Hogere energiekosten.
Warmtefoto’s geven inzicht in waar een huis warmte verliest en waar het eventueel zinvol is om extra (isolatie)maatregelen te nemen en zo het comfort te verhogen en geld te besparen.
Bouwjaar woning
- voor 1930: meestal energielabel G
- van 1930 tot 1945: meestal energielebel G
- van 1946 tot 1964: meestal energielebel F
- van 1965 tot 1974: meestal energielebel E
- van 1975 tot 1982: meestal energielebel D
- van 1983 tot 1991: meestal energielebel C
Bijna 75% van deze woningen waren rond 2020 nog onvoldoende geïsoleerd.
Vanaf 1992 werden de woningen beter geïsoleerd. Of dat echt zo is kan je zien bij een warmtescan.
Warmte en infrarood
Warmte-ontwikkeling en warmteverlies kan je contactloos, dus veilig, en nauwkeurig

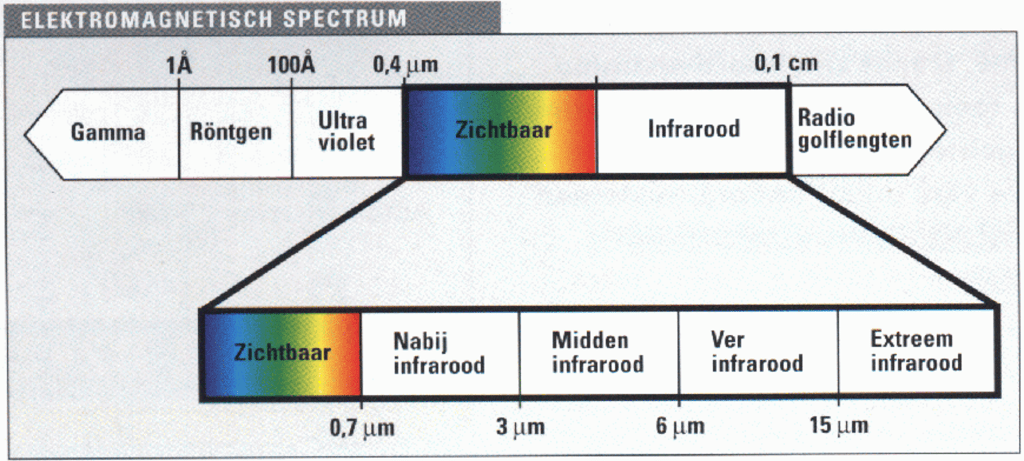

worden gemeten met een infrarood-camera. Met zo’n camera zie je dingen die wij met het blote oog niet zien. Een mens ziet alleen het zichtbare licht. Met een infraroodcamera zie je de straling die een warmtebron uitzendt.
De straling is afhankelijk van de temperatuur van het object. Deze temperaturen worden door de infraroodcamera in kleuren omgezet.

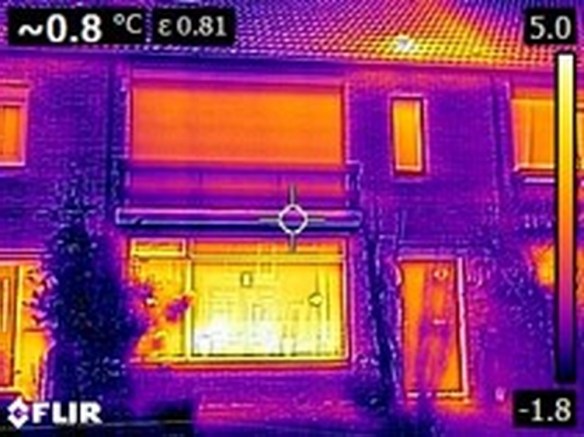

Hoe lichter van kleur, hoe meer warmte je meet. De ramen zijn in de foto de grootste oorzaak van het warmteverlies. In de zomermaanden kan je deze metingen niet uitvoeren. Dan is het temperatuurverschil tussen binnen en buiten niet groot genoeg. In de winter gaat het wel goed: binnen de verwarming even goed aanzetten en als het buiten koud is kan je een goede warmtebeeldfoto maken.
Infraroodfoto vanaf de buitenkant
Hoe warmer het opppervlak buiten is, hoe meer warmte er naar buiten lekt.
Infraroodfoto vanaf de binnenkant
Hoe kouder het oppervlak binnen is, hoe meer warmte er naar buiten lekt.
Wat kan je zien op een infraroodfoto?
- Beperkte of ontbrekende isolatie
- Natte of uitgezakte isolatie
- Koudebruggen
- Kieren, naden en gaten
Voorbeeld: 2 onder 1 kap woning
Het is goed te zien dat de linker woning beter is geïsoleerd dan de rechter woning.
Voorbeeld: radiatorfolie
In de onderstaande foto’s zie je het effect van het aanbrengen van isolatiefolie aan de achterkant van een radiator.

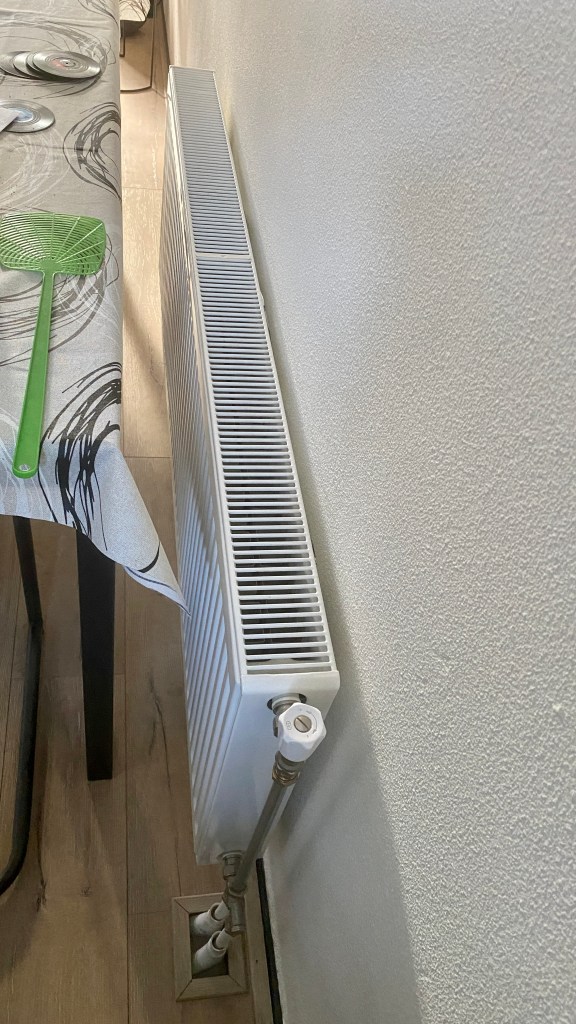

Op deze foto zie je een radiator die op een buitenmuur is gemonteerd. Er is nog geen radiatorfolie aangebracht.
Radiafolie wordt met dubbelzijdie tape of de veel handiger magnetische strips aangebracht op de achterzijde van de radiator. Dan is het vrijwel onzichtbaar.

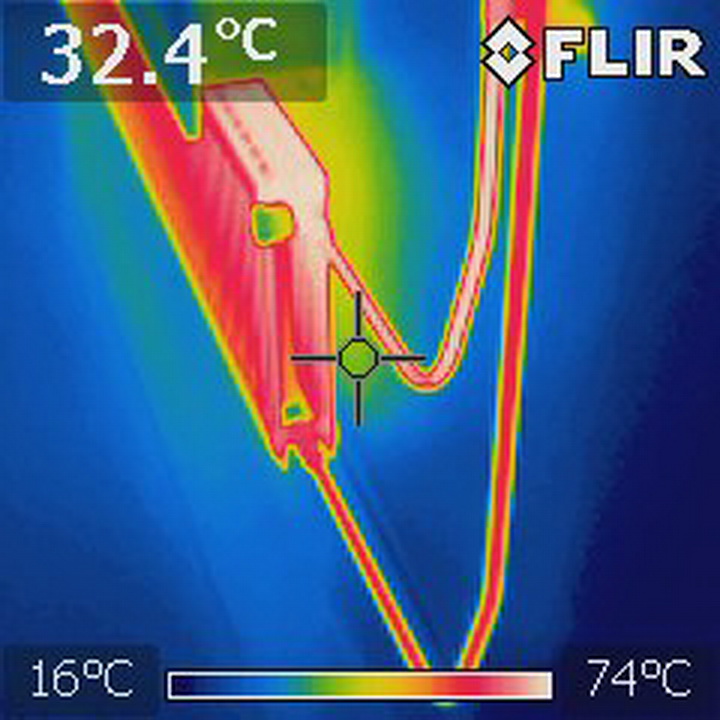

Er is nog geen radiatorfolie aangebracht. De muur wordt er warm en die warmte zal voor een deel naar buiten weglekken.

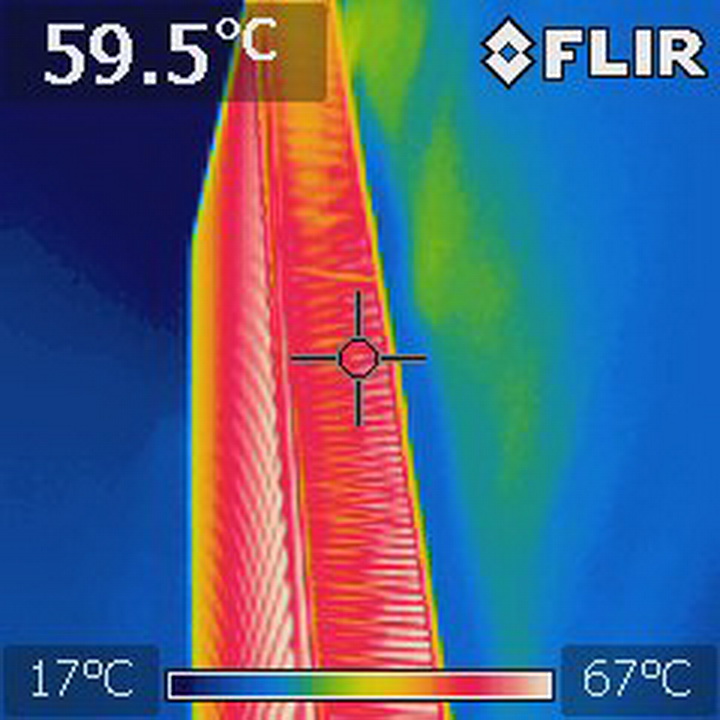

Hier is radiatorfolie aangebracht. De donkerblauwe kleur van de muur geeft aan dat er nauwelijks meer warmte naar de muur gaat. Alleen boven de radiator zie je wat lichte warmtesporen.
